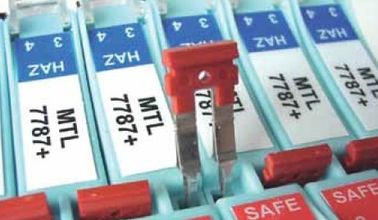

MTL7700 시리즈 방벽 신청

MTL7700 시리즈 방벽 신청

(고도) ►Analogue 입력

2 와이어 전송기, 4/20mA, 전통 적이고 똑똑한

(26V에 의하여 통제되는 공급에 의해 먹이는) "전통 적이고" 및 "똑똑한" 4/20mA도 전송기 사용을 위한 추천한 방벽은 MTL7787+입니다.

이것은 12.9V (MTL7787P+를 위한 14.6V)까지 Vwkg에 및 전송기를 전형적인 250Ω 짐을 20mA 및 그것의 선 뿐 아니라 5V 제공합니다.

이 신청 및 이 방벽은 선택적인 힘 버스 시설과 사용을 위해 적당합니다.

MTL7706+는 35V까지의 규제되지 않는 공급이 사용되는 신청을 위해 추천됩니다. 그것은 20mA에 전통 적이고 및 똑똑한 전송기를 16.0V, 뿐 아니라 전형적인 250Ω 짐을 위한 5V를 제공합니다.

MTL7706+ 맨끝 3로 지구에 관하여 부정적입니다, 그래서 맨끝 3과 4에 연결은 반전해야 합니다.

진동 조사

진동 측정 설비도 함께 이용된 3 철사 전송기는 a – 24V DC 전원 공급 –에 의해 변함없이 그러므로 추천된 방벽 선택입니다 부정 극화된 MTL7796- 공급됩니다.

---

(저수준) ►Analogue 입력

열전대와 mV 근원

열전대와 mV 근원을 위한 추천한 방벽은 MTL7760ac입니다. 이 2 수로에 의하여 비 극화된 방벽은 신호의 "earthfree" 본질을 유지하고, 수신기의 입력을 "제공하는 것은" 뜨고, 적어도 7V까지 일반 형태 ac와 dc 방해를 거절하고 1 차적인 성분에 지구 결함에 의하여 꾸밈없습니다.

AC 감지기, 광전지, 마이크 및 터빈 유량계

MTL7760ac는 이 장치를 위한 추천한 선택입니다. 이들의 많은 것이 "간단한 기구이라고" 지정되고는 이렇게 증명서를 필요로 하지 않는 동안, 몇몇 ac 감지기가 유도자의 뜻깊은 수준에 지배를 받을 지도 모르고다 그러므로 위험하 지역 위치를 위해 디자인되고 증명될 필요가 있을 것이라는 점을 유의하십시오.

Slidewire 진지변환 변형기

가장 간단한 선택은 MTL7760ac입니다. 이 방벽은 전원을 공급하고 단극 신호를 찾아옵니다.

RTDs

3 철사 RTDs를 위해, 단 하나 MTL7755ac 방벽은 경제적인 선택입니다. 이것은 부교도 사용을 위해 적당합니다 – 교량 팔에서 2개의 지도는 방벽을 통해서 흙을 덮는 제 3의 (공급) 지도를 가진 방벽에 의해 보호됩니다. 방벽에는 0.15Ω 내의 경간 변화 그리고 그것의 수로 궤도를 극소화하는 19Ω/channel의 낮은 최후 toend 저항이 있습니다 (사이 – 20°C 그리고 +60°C) 온도를 가진 영 교대를 극소화하기 위하여.

브리지 회로가 이미 흙을 덮는 경우에, MTL7756ac에 의해 제공된 제 3의 방벽 수로는 필요합니다. 극단적인 정확도를 위해, 3개의 수로 및 지구 자유로운 교량은, 방벽 누설 때문에 작은 과실을 삭제하는 윤곽 사용될 수 있습니다.

수로 1과 0.15Ω 내의에 2 (맨끝 1 & 2 및 3 & 4 사이에서 그들 각각) 궤도 (사이 – 20°C와 60°C).

4 철사 일정하 현재 회로는 일치한 방벽 저항을 필요로 하지 않으며 2개의 MTL7761ac 방벽에 의해 보호될 수 있습니다. 고리 저항에 있는 증가가 너무 중대한 경우에, 2개의 MTL7755ac 방벽을 대신 이용하십시오.

---

►STRAIN 계기 교량

단 하나 긴장 계기 교량

이것은 2개 3개의 방벽을 사용하여 IIC 가스에서 안전한 배열을 보여줍니다. MTL7761ac로, 회로는 14V의 230Ω 근원에서 강화됩니다; 교량 저항이 230Ω인 경우에, 교량 전압은 7V입니다. 교량 저항이 350Ω인 경우에, 교량 전압은 8.4V입니다.

MTL7764ac는 교량 공급 전압을 느끼기 위하여 이용될 수 있습니다.

MTL7761ac는 mV 산출을 위해 여기에서 사용됩니다.

MTL7766Pac는 20V 공급을 350Ω 교량을 12.3V를 제공합니다.

MTL7761Pac는 감과 픽오프 회로를 위해 사용될 수 있습니다.

---

(계속) ►STRAIN 계기 교량

두 배 긴장 계기 교량

확실히 자주 2개의 짐 세포를 감시하는 수요가 있고, IIC에서 안전한 가능한 회로는, 보입니다.

여기에서, MTL7766Pac의 낮은 전압 하락은 이점입니다.

MTL7766Pac는 교량에 2개의 MTL7761Pac 방벽이 감과 픽오프 회로도 조화시키는 동안 전원을 공급합니다.

350Ω 교량 체계를 사용하여, 뒤에 오는 전압은 ±10V 공급을 가진 MTL7766Pac에서 가능합니다:

1개의 교량: 13.11V

2개의 교량: 9.75V

---

►Analogue 산출

제어기 출력 (I/P 변환기)

20mA에 6.66V의 전압 강하를 가진 단 하나 수로 MTL7728+는 대부분의 제어기 출력을 위한 추천한 선택입니다. 높 힘 버전은 유효합니다: MTL7728P+는 (5.1V 하락) IIC 신청을 위해 적당합니다; IIB 신청을 위한 MTL7729P+ (3.68V 하락).

통제 트랜지스터로 0V 가로장에서 분리된 산출 회로를 가진 관제사를 위해, 2 수로 MTL7787+는 선호한 선택이어 반환 수로가 26.6V까지 취급하기 수 있기 때문에 완전하게 꺼지기 것을 제어 신호가 허용하기. 전압 강하는 20mA에 8.1V입니다. 나중, MTL7787P+의 higherpower 버전은 또한, 유효합니다. 이 방벽의 반환 수로는 26.4V까지 취급하고 최대 전압 강하는 6.38V만입니다.

MTL7787+ 및 MTL7787P+는 또한 반환 현재를 높 완전성 가동을 위해 감시되는 가능하게 하는 저항기를 포함하는 관제사를 위해 적당합니다.

---

►Digital (온/오프) 입력

스위치

정상적인 선택은 통제한 공급을 가진 MTL7787+/7787P+입니다.

MTL774X 단위는 릴레이 산출 단위를 위한 30V까지의 규제되지 않는 공급, 또는 고체 산출 단위를 위한 35V가, 사용되는 신청을 위해 추천됩니다.

MTL7789+는 각 수로를 위한 입력 현재가 있는 스위치 입력을 위한 듀얼-채널 수동적인 방벽을 제안합니다 <10ma>

스위치/근접 발견자

MTL의 새로운 스위치/prox 입력 방벽의 범위는 단 하나와 듀얼-채널 버전에 있는 릴레이 그리고 고체 산출의 선택을 사용자에게 제공합니다.

MTL7741는 변경 릴레이 산출을 가진 단일 통로입니다.

MTL7742에는 힘 가로장에서 또는 아래로 지상에 전환하기 위하여 형성될 수 있는 단일 통로 고체 스위치가 있습니다. 이것은 또한 높은 전환 주파수 신청에 대하 이상적입니다.

MTL7743 및 MTL7744는 아주 높은 패킹 조밀도를 주는 듀얼-채널 버전입니다. 힘은 힘 버스 시설을 사용하여 이 단위에 제공되어야 합니다.

MTL7745는 ""가 저항기 라인 끝 적합한 경우에 스위치와 선 결함 상태를 제공하는 릴레이 접점으로 (또는 스위치 입력하십시오) 입력된 단일 통로 근접입니다. LFD 릴레이 접점은 결함이 검출될 때 닫힙니다.

---

►Digital (온/오프) 산출

경보, LEDs, 솔레노이드 벨브, etc.

이 신청을 위해, MTL7728+는 추천됩니다. 고성능 버전은 유효합니다: MTL7728P+는 IIC 신청을 위해 적당합니다; IIB 신청을 위한 MTL7729P+.

제어 개폐기가 지구에 인 경우에, 2 수로 MTL7787+ 방벽은 양자택일으로, MTL7787P+ 높 힘 버전, 또는 이용되어야, 합니다.

공급이 가난하게 통제한 사용 MTL7707+인 경우에.

MTL7707+는 35V까지의 규제되지 않는 공급이 사용되는 신청을 위해 추천됩니다.

---

►POSITIVE DC 체계

12V dc 체계에 저수준

MTL7764+ 및 MTL7767+의 2개의 수로는 IIC에서 안전하게 결합될 수 있습니다.

MTL7764+는 저수준 논리 반환 신호를 위해 MTL7767+가 6V dc와 12V dc 체계를 위해 사용되는 하는 동안 사용될 수 있습니다.

18V dc 체계

단 하나 수로 MTL7722+는 18V dc 체계를 위해 추천됩니다.

---

►AC와 DC 체계

고도 ac와 dc 체계

다재다능한 별 연결한 MTL7765ac 및 MTL7778ac는 Vwkg가 각 수로에서 Vwkg가 갈고기 위하여 그러나 수로 사이에서서만 발전되는 것을 허용하도록 개발되는 것을 허용합니다. 이것은 약간 일반 형태 전압 기능을 제공하고 더 높은 케이블 매개변수가 사용되는 것을 허용할 수 있습니다.

---

►NEGATIVE와 뜨 전력 공급

디지털 방식으로 (온/오프) 산출

MTL7728-는 부정적인 전력 공급 및 긍정적인 지구도 함께 사용됩니다. 보이는 디지털 입력 또는 산출을 위해 전형적으로, 사용해.

MTL7728-는 또한 전송기를 위해 뜨 전력 공급과 함께, 사용될 수 있습니다.

---

►SPARE 케이블 중핵과 스크린

MTL7799 거짓 방벽은 사용되지 않는 케이블 및 스크린 연결을 장악하고 흙을 덮기를 위해 1 차적으로 이용됩니다. 위험한 지역 맨끝 3과 4는 소음 가로장 설치/지구 연결에 내부에 연결됩니다. 그것은 또한 전력 공급 나사식 터미널이 제공되지 않는 MTL7743 및 MTL7744와 같은 단위를 위한 힘의 직접적인 접속을 힘 버스 연결을 제공합니다.

---

►POWER 버스 신청

PB7700 힘 버스는 24V 직류 전원 근원을 다수 방벽에 연결할 때 저장 설치 시간 및 타전을 위해 값을 헤아릴 수 없습니다.

전형적인 신청은 위험하 지역 스위치, 4/20mA 전송기 및 근접 발견자를 포함합니다. 도표는 4개의 방벽을 위한 윤곽을 설명합니다 그러나 40까지 방벽은 이 방법으로 봉사할 수 있습니다.

MTL7798 힘 급식 단위는 MTL7787+와 MTL7787P+와 같은 표준 방벽과 함께 일반적으로 MTL7798의 현재/전압 여행 보호 기계장치가 방벽에 있는 신관을 보호하기 때문에 사용될 것입니다.

MTL7799 거짓 방벽은 힘 버스에 24V dc 공급의 직접적인 "급수 탱크" 연결을 위해 MTL7798 대신에 이용될 수 있습니다. 버스로 간 힘의 각 끝에 힘 급식을 고리를 이루는 것은 사슬에서 다른 사람에 힘의 손실 없는 개인적인 방벽의 제거를 허용합니다.

힘 버스 시설을 이용할 수 있는 다른 단위:

MTL7706

MTL7707+

MTL7707P+

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787+

MTL7787P+

MTL7788+

MTL7788R+

MTL7789+
