발레 파킹을 위한 실내 똑똑한 주차 지도 체계 관제사

발레 파킹을 위한 실내 똑똑한 주차 지도 체계 관제사

명세

1. 주차 통제 시스템 초음파 주차 감지기 체계
1. 녹색과 빨간불 탐지
2. 자동적인 정보 수집
3. 똑똑한 가이드

4. 표준 네트워크 주차 관리 소프트웨어: 중국어/영국 지원하는, 윈도 xp/sever2003;

5. 고속: TCP/IP 네트워크 커뮤니케이션 100MB/S, RS-48 보다는 빨리: 9600/1024/BS;

6. 관리 편익, 좋은 신장성: 진보된 B/S 관리 형태는 구글 브라우저에 의해 접근 사용되고. TCP/IP 네트워크에 의해, 자동적으로 일일 수 있습니다, 예를들면 관리는 (책임, 질문 기록, 보고서양식, etc로 인쇄합니다.), 정비, 향상은, etc로 시험합니다.

7. 진보된 B/S 관리 형태를 사용하여, 브라우저에 의하여 방문은 TCP/IP 네트워크에 의해 (책임, 질문 기록, 보고서양식은, etc로 인쇄합니다), 유지합니다, 격상시킵니다, 시험합니다 예를들면 자동적으로 처리하고.

8. 조정 시간에 충분한 양 빛이 자동적으로 열리고 닫힐 것입니다.

9. 정확한 configuation 후에, 관제사는 자주적으로 오프라인으로 작동할 수 있습니다.

시스템 기능의 개관

1.1 지도를 홈을 팝니다
통제 발광 다이오드 표시, 초음파 감지기는, 감지기 자료를 모으고 자료를 새롭게 해서, 개량합니다
주차장의 이용 비율.
1.2 오프라인으로 가동
데이터 센터는 각 지역의 구멍 통계 정보를 자동적으로 저장하고, 수집 맨끝은
각 맨끝의 구멍 수집 정보를 자동적으로 저장하십시오.
1.3 신호등 (빨갛 녹색 빛)를 통제하십시오
2개의 선 릴레이는 신호등의 통제 전시를 출력했습니다.
1.4 경고 때 고장난 표시등
작동 상태를 견적하는 표시등의 흔들림 주파수에 따르면, 유지하는 것이 편리합니다
그리고 처리하십시오.

임명과 조정

임명
케이블을 놓고 디자인 계획에 따라 설치하십시오; 배치에게, 경편한 임명 적당하게 준비하십시오. 에서
임명은, 깡통 버스와 RS485 버스의 일치한 저항에 좀더 주의를 지불합니다. 이미 깡통을 포함하여
일치한 저항 (120 옴), 사용자 2 가장 긴 관제사의 CANL를 단락시키는 다만 필요를 버스로 가거든 RES는 안으로 할 수 있습니다
버스 통신망. 일치된 저항 (180 옴)는 PGS-320에 의해 통제된 각 선 RS-485 버스에 연결됩니다
평행한 형태를 가진 관제사. 당신의 사용에서는, 다만 1 저항 (180 옴)를 연결합니다 LED 스크린 또는 가장 긴 것에 필요로 하십시오
버스에 있는 발견자.

단말기 세팅
도표 3 감광 스위치
도표 2로, 바닥에 있는 모든 감광 스위치는 데이터 센터로 acquiescently 간주된 0# 맨끝입니다. A5-A0를 위해,
정면과 낮은 자리에서 고위 안으로 뒤에, S1와 S0 미리 설치한 스위치는 입니다

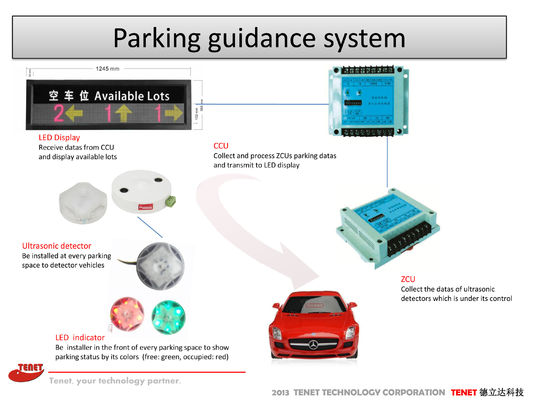

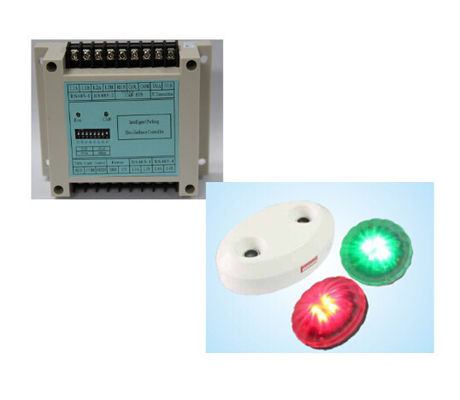

1.Ultrasonic 감지기와 빛. (녹색과 빨간색을 가진 빛). 유효한 주차 공간을 검출하십시오.

차가 있는 경우에 빛은 아무 차도 그 때 녹색이 되지 않는 경우에, 빨갈 것입니다.

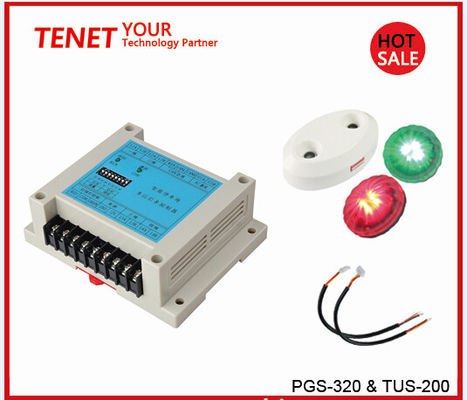

중심 관제사 Unit.Others로 2.Controller 널 PGS-320.Set 하나 관제사는 지역 콘트롤러 유니트입니다.

1개의 지역 콘트롤러 유니트는 RS485 케이블의 5개의 선과 연결할 수 있습니다.

1개의 RS-485 케이블은 20대의 감지기도 매우 잘 일 것입니다 연결할 수 있습니다.

3.Led 인도 전시--carpark의 입구 교차점에 주차 지도
